AS10ZA-VM(4H)・(4S)・(6H)・(6S)

AS10ZA-VM(4H)・(4S)・(6H)・(6S)

製品名 外観図面 外観図面 仕様書 性能曲線 取扱説明書
AS10ZA-VM(4H) PDF DXF PDF PDF
AS10ZA-VM(4S) PDF DXF PDF PDF
AS10ZA-VM(6H) PDF DXF PDF PDF
AS10ZA-VM(6S) PDF DXF PDF PDF

スペック表

下記ボタンをクリックして頂きますと型式別にスペック表をご覧いただく事ができます。

  • AS10ZA-VM(4H)
  • AS10ZA-VM(4S)
  • AS10ZA-VM(6H)
  • AS10ZA-VM(6S)
製品型式 AS10ZA-VM(4H)
容量 10kg/h
入口圧力 0.15〜1.56MPa
出口圧力 2.55〜3.30kPa
安全弁作動圧力 7.00±1.40kPa
入口接続 POLおねじ
H(ハンドル)
出口接続 Rc 3/4
高圧ホース 650mm×4本
面間寸法 ヘッダー全長780mm
セット品質量 約3.8kg
梱包単位 1セット
付属品 ユニオンパッキン
検査孔付ねじガス栓×1
ブラケット
サドル×2
6ミリボルト
ナット
カールボルトプラグ×4
ニップル3/4B
ティー3/4B
ロングニップル3/4B
キャップ3/4B×1
型式認証 (一財)日本エルピーガス機器検査協会 自主検査合格品
製品型式 AS10ZA-VM(4S)
容量 10kg/h
入口圧力 0.15〜1.56MPa
出口圧力 2.55〜3.30kPa
安全弁作動圧力 7.00±1.40kPa
入口接続 POLおねじ
S(スパナ)
出口接続 Rc 3/4
高圧ホース 650mm×4
面間寸法 ヘッダー全長780mm
セット品質量 約3.8kg
梱包単位 1セット
付属品 ユニオンパッキン
検査孔付ねじガス栓×1
ブラケット
サドル×2
6ミリボルト
ナット
カールボルトプラグ×4
ニップル3/4B
ティー3/4B
ロングニップル3/4B
キャップ3/4B×1
型式認証 (一財)日本エルピーガス機器検査協会 自主検査合格品

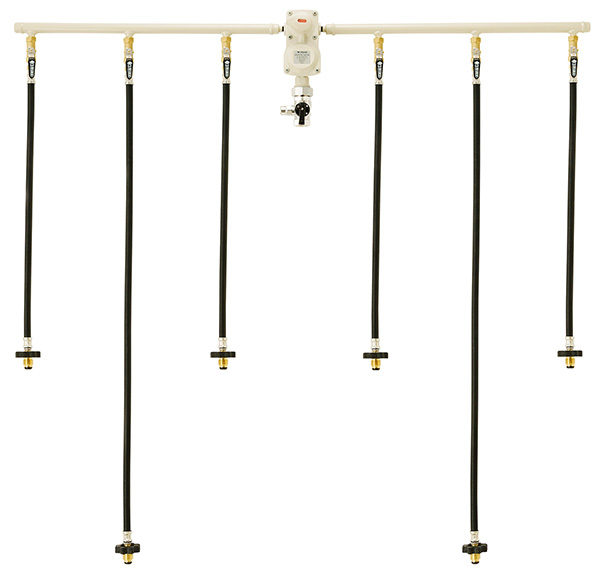

製品型式 AS10ZA-VM(6H)
容量 10kg/h
入口圧力 0.15〜1.56MPa
出口圧力 2.55〜3.30kPa
安全弁作動圧力 7.00±1.40kPa
入口接続 POLおねじ
H(ハンドル)
出口接続 Rc 3/4
高圧ホース 650mm×4本
1,050mm×2本
面間寸法 ヘッダー全長1,190mm
セット品質量 約5.2kg
梱包単位 1セット
付属品 ユニオンパッキン
検査孔付ねじガス栓×1
ブラケット
サドル×4
6ミリボルト
ナット
カールボルトプラグ×8
ニップル3/4B
ティー3/4B
ロングニップル3/4B
キャップ3/4B×1
型式認証 (一財)日本エルピーガス機器検査協会 自主検査合格品
製品型式 AS10ZA-VM(6S)
容量 10kg/h
入口圧力 0.15〜1.56MPa
出口圧力 2.55〜3.30kPa
安全弁作動圧力 7.00±1.40kPa
入口接続 POLおねじ
S(スパナ)
出口接続 Rc 3/4
高圧ホース 650mm×4本
1.050mm×2本
面間寸法 ヘッダー全長1,190mm
セット品質量 約5.2kg
梱包単位 1セット
付属品 ユニオンパッキン
検査孔付ねじガス栓×1
ブラケット
サドル×4
6ミリボルト
ナット
カールボルトプラグ×8
ニップル3/4B
ティー3/4B
ロングニップル3/4B
キャップ3/4B×1
型式認証 (一財)日本エルピーガス機器検査協会 自主検査合格品
