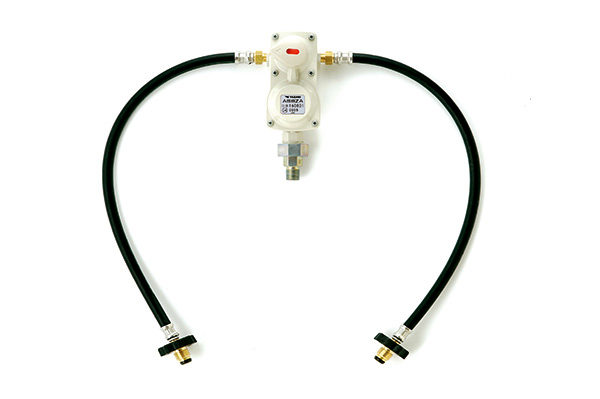

AS8ZA-2H・2S・(2H)1000・(2S)1000

AS8ZA-2H・2S・(2H)1000・(2S)1000

製品名 外観図面 外観図面 仕様書 性能曲線 取扱説明書
AS8ZA-(2H) PDF DXF PDF PDF
AS8ZA-(2S) PDF DXF PDF PDF
AS8ZA-(2H)1000 PDF PDF
AS8ZA-(2S)1000 PDF PDF

スペック表

下記ボタンをクリックして頂きますと型式別にスペック表をご覧いただく事ができます。

  • AS8ZA-(2H)
  • AS8ZA-(2S)
  • AS8ZA-(2H)1000
  • AS8ZA-(2S)1000
製品型式 AS8ZA-(2H)
容量 8kg/h
入口圧力 0.15〜1.56MPa
出口圧力 2.55〜3.30kPa
安全弁作動圧力 7.00±1.40kPa
入口接続 POLおねじ
H(ハンドル)
出口接続 Rc 1/2(ユニオン)
高圧ホース 650mm×2本
面間寸法 本体76mm
セット品質量 約1.3kg
梱包単位 10個
付属品 ユニオンパッキン
ユニオン継手
型式認証 (一財)日本エルピーガス機器検査協会 自主検査合格品
製品型式 AS8ZA-(2S)
容量 8kg/h
入口圧力 0.15〜1.56MPa
出口圧力 2.55〜3.30kPa
安全弁作動圧力 7.00±1.40kPa
入口接続 POLおねじ
S(スパナ)
出口接続 Rc 1/2(ユニオン)
高圧ホース 650mm×2本
面間寸法 本体76mm
セット品質量 約1.3kg
梱包単位 10個
付属品 ユニオンパッキン
ユニオン継手
型式認証 (一財)日本エルピーガス機器検査協会 自主検査合格品
製品型式 AS8ZA-(2H)1000
容量 8kg/h
入口圧力 0.15〜1.56MPa
出口圧力 2.55〜3.30kPa
安全弁作動圧力 7.00±1.40kPa
入口接続 POLおねじ
H(ハンドル)
出口接続 Rc 1/2
高圧ホース 1050mm×2本
面間寸法 本体76mm
セット品質量 約1.4kg
セット品質量 10個
付属品 ユニオンパッキン
ユニオン継手
型式認証 (一財)日本エルピーガス機器検査協会 自主検査合格品
製品型式 AS8ZA-(2S)1000
容量 8kg/h
入口圧力 0.15〜1.56MPa
出口圧力 2.55〜3.30kPa
安全弁作動圧力 7.00±1.40kPa
入口接続 POLおねじ
S(スパナ)
出口接続 Rc 1/2
高圧ホース 1050mm×2本
面間寸法 本体76mm
セット品質量 約1.4kg
梱包単位 10個
付属品 ユニオンパッキン
ユニオン継手
型式認証 (一財)日本エルピーガス機器検査協会 自主検査合格品
