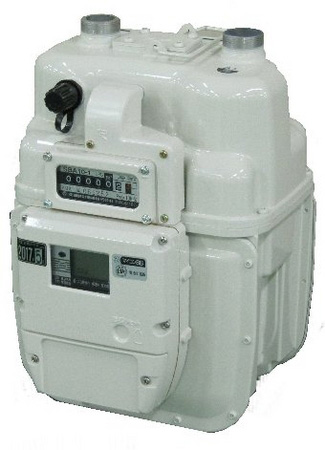

SBA10(ストレート・スイベル)

SBA10(ストレート・スイベル)

製品名 外観図面 外観図面 仕様書 性能曲線 取扱説明書
SBA10(ストレート)
SBA10(スイベル)

スペック表

下記ボタンをクリックして頂きますと型式別にスペック表をご覧いただく事ができます。

  • SBA10(ストレート)
  • SBA10(スイベル)
製品型式 SBA10(ストレート)
最大使用流量 10立方メートル/h
本体口金ネジ M34×1.5
口金中心距離 130mm
配管径 20A(3/4B)
ガスの流れ方向 左入口
遮断機能 流量遮断 1.合計流量   2.増加流量
3.復帰安全確認中漏洩
遮断機能 その他 1.感震器作動   2.圧力低下
3.ガス警報器連動 4.外部機器連動
5.テスト     6.電池電圧低下
7.緊急
警告機能 1.流量式微少漏洩 2.電池電圧低下 3.遮断異常
4.圧力式微少漏洩 5.調整圧力異常 6.閉塞圧力異常
セキュリティ表示 液晶表示
1.口火登録の有無 2.自動設定機能の作動状態
3.増加流量遮断の遮断区分 4.遮断理由 5.警告理由
通信内容 1.検針データ 2.セキュリティデータ 3.残量管理データ
4.遮断詳細データ 5.微少漏洩タイマ値
電源 リチウム電池
クリーム
寸法 H327×W234×D209(mm)
質量 6.7kg
梱包単位 1個
付属品 メータ継手
製品型式 SBA10(スイベル)
最大使用流量 10立方メートル/h
本体口金ネジ M34×1.5
口金中心距離 130mm
配管径 32A(1 1/4B)
ガスの流れ方向 左入口
遮断機能 流量遮断 1.合計流量   2.増加流量
3.復帰安全確認中漏洩
遮断機能 その他 1.感震器作動   2.圧力低下
3.ガス警報器連動 4.外部機器連動
5.テスト     6.電池電圧低下
7.緊急
警告機能 1.流量式微少漏洩 2.電池電圧低下 3.遮断異常
4.圧力式微少漏洩 5.調整圧力異常 6.閉塞圧力異常
セキュリティ表示 液晶表示
1.口火登録の有無 2.自動設定機能の作動状態
3.増加流量遮断の遮断区分 4.遮断理由 5.警告理由
通信内容 1.検針データ 2.セキュリティデータ 3.残量管理データ
4.遮断詳細データ 5.微少漏洩タイマ値
電源 リチウム電池
クリーム
寸法 H327×W234×D209(mm)
質量 6.7kg
梱包単位 1個
付属品 メータ継手
