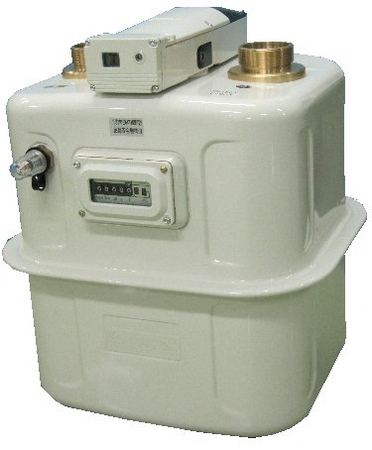

NV25/NV40

1-3-3-nv25

NV25/NV40

製品名 外観図面 外観図面 仕様書 性能曲線 取扱説明書
NV25
NV40

スペック表

下記ボタンをクリックして頂きますと型式別にスペック表をご覧いただく事ができます。

  • NV25
  • NV40
製品型式 NV25
最大使用流量 25立方メートル/h
本体口金ネジ M64×2
口金中心距離 220mm
配管径 40A(1 1/2)
ガスの流れ方向 左入口
寸法 H452×W418×D368(mm)
質量 約24.0kg
梱包単位 1個
付属品 メータ継手
製品型式 NV40
最大使用流量 40立方メートル/h
本体口金ネジ M72×2
口金中心距離 320mm
配管径 50A(2B)
ガスの流れ方向 左入口
※発信単位量 1,000L/パルス
寸法 H574×W513×D423(mm)
質量 約41.0kg
梱包単位 1個
付属品 メータ継手
