製品情報高圧アロパイプ
LPガス

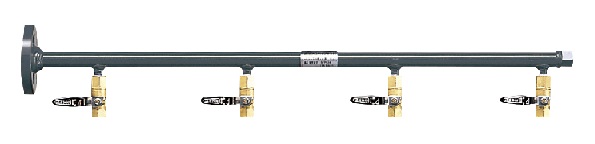

S15A-8PS(T)・8PH(T)
S15A-8PS(T)・8PH(T)
図面ダウンロード
スペック表
| 製品型式 | S15A-8PS(T) |
|---|---|
| 仕様 | 片側フランジ型 |
| 集合本数 | 8本立て(4+4) |
| 張力式高圧ホース(650mm) | RHS-600S(T)×4本（スパナ締め） |
| 張力式高圧ホース(1050mm) | RHS-1000S(T)×4本（スパナ締め） |
| 全長 | 734mm ※集合管片側1本分の長さ |
| 付属品 | 15AUボルト×4 6ミリナット・ワッシャー・M6アンカー×8 ガスケット×2 ブラケット×4 12ミリボルト・ナット・ワッシャー×8 |
図面ダウンロード
スペック表
| 製品型式 | S15A-8PH(T) |
|---|---|
| 仕様 | 片側フランジ型 |
| 集合本数 | 8本立て(4+4) |
| 張力式高圧ホース(650mm) | RHS-600H(T)×4本（手締め） |
| 張力式高圧ホース(1050mm) | RHS-1000H(T)×4本（手締め） |
| 全長 | 734mm ※集合管片側1本分の長さ |
| 付属品 | 15AUボルト×4 6ミリナット・ワッシャー・M6アンカー×8 ガスケット×2 ブラケット×4 12ミリボルト・ナット・ワッシャー×8 |
