製品情報片側フランジ
LPガス

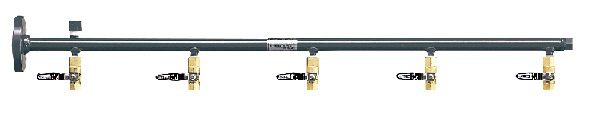

S15A-10PSB(T)・10PHB(T)
S15A-10PSB(T)・10PHB(T)
図面ダウンロード
スペック表
| 製品型式 | S15A-10PSB(T) |
|---|---|
| 仕様 | 片側フランジ型 |
| 集合本数 | 10本立て(5+5) |
| 張力式高圧ホース(650mm) | RHS-600S(T)×6本（スパナ締め） |
| 張力式高圧ホース(1050mm) | RHS-1000S(T)×4本（スパナ締め） |
| 全長 | 934mm ※集合管片側1本分の長さ |
| 付属品 | 15AUボルト×4 6ミリナット・ワッシャー・M6アンカー×8 ガスケット×2 ブラケット×4 12ミリボルト・ナット・ワッシャー×8 |
図面ダウンロード
スペック表
| 製品型式 | S15A-10PHB(T) |
|---|---|
| 仕様 | 片側フランジ型 |
| 集合本数 | 10本立て(5+5) |
| 張力式高圧ホース(650mm) | RHS-600S(T)×6本（手締め） |
| 張力式高圧ホース(1050mm) | RHS-1000S(T)×4本（手締め） |
| 全長 | 934mm ※集合管片側1本分の長さ |
| 付属品 | 15AUボルト×4 6ミリナット・ワッシャー・M6アンカー×8 ガスケット×2 ブラケット×4 12ミリボルト・ナット・ワッシャー×8 |
