製品情報LPガス
高圧アロパイプ

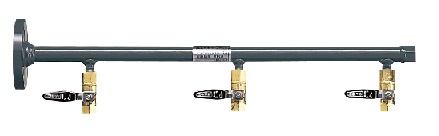

S15A-6PS(T)・6PH(T)
S15A-6PS(T)・6PH(T)
図面ダウンロード
スペック表
| 製品型式 | S15A-6PS(T) |
|---|---|
| 仕様 | 片側フランジ型 |
| 集合本数 | 6本立て(3+3) |
| 張力式高圧ホース(650mm) | RHS-600S(T)×4本（スパナ締め） |
| 張力式高圧ホース(1050mm) | RHS-1000S(T)×2本（スパナ締め） |
| 全長 | 534mm ※集合管片側1本分の長さ |
| 付属品 | ・15A Uボルトアッシー ・M6アンカー ・ガスケット ・ブラケット ・フランジ用ボルト・ナット・ワッシャー |
図面ダウンロード
スペック表
| 製品型式 | S15A-6PH(T) |
|---|---|
| 仕様 | 片側フランジ型 |
| 集合本数 | 6本立て(3+3) |
| 張力式高圧ホース(650mm) | RHS-600H(T)×4本（手締め） |
| 張力式高圧ホース(1050mm) | RHS-1000H(T)×2本（手締め） |
| 全長 | 534mm ※集合管片側1本分の長さ |
| 付属品 | ・15A Uボルトアッシー ・M6アンカー ・ガスケット ・ブラケット ・フランジ用ボルト・ナット・ワッシャー |
