製品情報液自動切替装置
LPガス

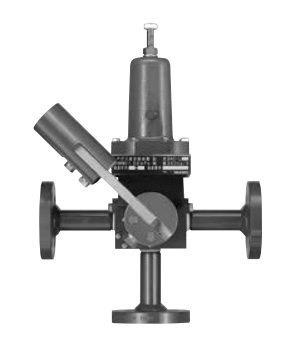

BAC-LTN・LTS
BAC-LTN・LTS
図面ダウンロード
スペック表
| 製品型式 | BAC-LTN (標準タイプ) |
|---|---|
| 最大容量 | 300kg/h |
| 切替設定圧力範囲 | 0.05〜0.15MPa |
| 切替機構 | 機械式半自動切替方式 |
| 必要容器圧力 | 切替設定圧力＋0.03MPa〜1.56MPa |
| リセット必要圧力 | 0.03MPa以上 |
| 切替作動誤差範囲 | ±0.01MPa |
| 耐圧試験圧力 | 2.7MPa |
| 気密試験圧力 | 2.0MPa |
| 接続口径 入口 | 20A （JIS 20K フランジ相当） |
| 接続口径 出口 | 20A （JIS 20K フランジ相当） |
| 概略質量 | 10.5kg |
| 標準付属部品（切替圧力検出 配管部品） | ・1/4B ストップバルブ 1個 ・1/4B ニップル 1個 ・NTN継手PA6-PT1/4B 1個 ・φ6銅パイプ 10m ・NTN継手PB6-PT1/4B 1個 |
| 梱包単位 | 1個 |
図面ダウンロード
スペック表
| 製品型式 | BAC-LTS (標準切替信号タイプ) |
|---|---|
| 最大容量 | 300kg/h |
| 切替設定圧力範囲 | 0.05〜0.15MPa |
| 切替機構 | 機械式半自動切替方式 |
| 必要容器圧力 | 切替設定圧力＋0.03MPa〜1.56MPa |
| リセット必要圧力 | 0.03MPa以上 |
| 切替作動誤差範囲 | ±0.01MPa |
| 耐圧試験圧力 | 2.7MPa |
| 気密試験圧力 | 2.0MPa |
| 接続口径 入口 | 20A （JIS 20K フランジ相当） |
| 接続口径 出口 | 20A （JIS 20K フランジ相当） |
| 概略質量 | 10.5kg |
| 標準付属部品（切替圧力検出 配管部品） | ・1/4B ストップバルブ 1個 ・1/4B ニップル 1個 ・NTN継手PA6-PT1/4B 1個 ・φ6銅パイプ 10m ・NTN継手PB6-PT1/4B 1個 |
| 梱包単位 | 1個 |
