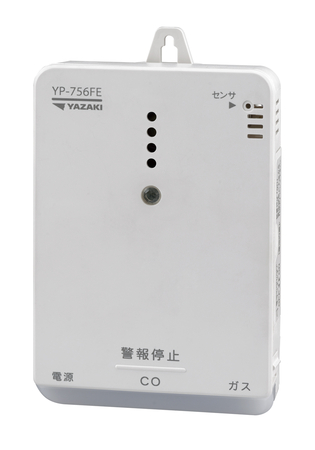

YP-756FE

YP-756FE

図面ダウンロード

スペック表

製品型式	YP-756FE (非常灯・常夜灯付き)
対象ガス	都市ガス(空気より軽い12A･13Aガス用)、燃焼排ガス中のCO
検知方式	半導体式
警報方式(都市ガス)	■ガス警報作動条件：爆発下限界濃度の1/4の都市ガスに対し60秒以内に警報表示･発報方式：赤(ガス警報)ランプ点灯　音声合成警報音 ■ガス注意報作動条件：ガス警報濃度以下の都市ガスに対し注意報表示･発報方式：赤(ガス警報)ランプ点滅　発報音なし
警報方式(燃焼排ガス中のCO)	■CO警報作動条件：550ppmのCOに対し5分以内に警報表示･発報方式：黄(CO警報)ランプ点灯　音声合成警報音 ■CO注意報作動条件：300ppmのCOに対し10分以内に注意報表示･発報方式：黄(CO警報)ランプ点滅　黄(CO警報)ランプが点滅が約5分継続すると音声合成警報音
外部出力信号	有電圧出力　3段階有電圧2線式 (監視時：DC6V、電源OFF時･故障診断時：DC0V、ガス警報時：DC12V、CO警報時：18V)
非常灯機能	作動条件：停電時に警報器正面約1ルクス以下で非常灯点灯表示：白(非常灯/常夜灯)ランプ×2個が高輝度で点灯
常夜灯機能	作動条件：通常監視時に警報器正面約1ルクス以下で常夜灯点灯表示：白(非常灯/常夜灯)ランプ×2個が点灯(3段階で明るさ調整可)
警報音量	70dB/m以上
電源	AC100V±10V　50/60Hz
予備電源	停電時の白(非常灯/常夜灯)ランプ点灯用アルカリ単三乾電池×1本
内蔵電池寿命(目安)	1回20分の停電10回以上(約3時間以上) ※電池の性能や使用条件によって異なります
消費電力	監視時：約0.7W(常夜灯(高輝度)点灯時：約0.9W) 警報時：約0.9W
付属機能	■通電初期警報防止タイマー付き ■故障診断機能 ■有効期限お知らせ機能 ■鳴動原因表示機能 ■停電･復電お知らせ機能
使用温度範囲	0℃～＋50℃(結露しないこと)
外形寸法	H125×W85×D32.5mm
質量	約280g(内蔵電池を除くと約255g)
電源コード	長さ2.5m(約2.2mはケース背面に巻き取り可能) 予備コンセント付きプラグ（予備コンセントに接続できる電気製品は1490W以下）
付属品	取扱説明書(保証書付き) コード振れ止め×3 3.1ミリ木ネジ L＝16×1 アタッチメント(ピン3本付き)×1 石こうボード用ピン L＝18×6
梱包単位	20個
